SS FITTINGS

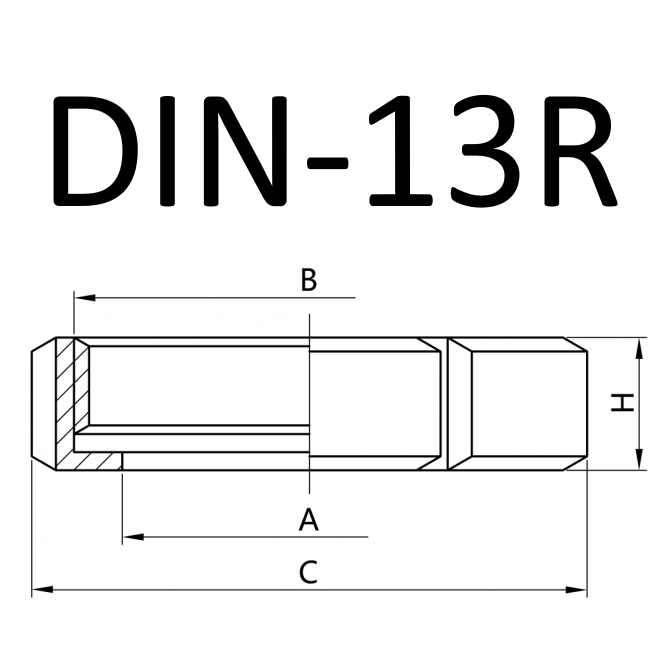

DIN-13R DN	ØA	B	ØC	H	SLOTS
10	19	RD 28×1/8	38	18	4
15	25	RD 34×1/8	44	18	4
20	31	RD 44×1/6	54	20	4
25	36	RD 52×1/6	63	21	4
32	42	RD 58×1/6	70	21	4
40	49	RD 65×1/6	78	21	4
50	62	RD 78×1/6	92	22	4
60	70	RD 85×1/6	99	22	4
65	80	RD 95×1/6	112	25	4 / 6
75	88	RD 104×1/6	119	25	4 / 6
80	94	RD 110×1/4	127	29	4 / 6
90	104	RD 120×1/4	138	30	4 / 6
100	115	RD 130×1/4	148	31	4 / 6
125	138	RD 160×1/4	178	35	4 / 6
150	164	RD 190×1/4	210	40	4 / 6
200	214	RD 240×1/4	260	39	4 / 6

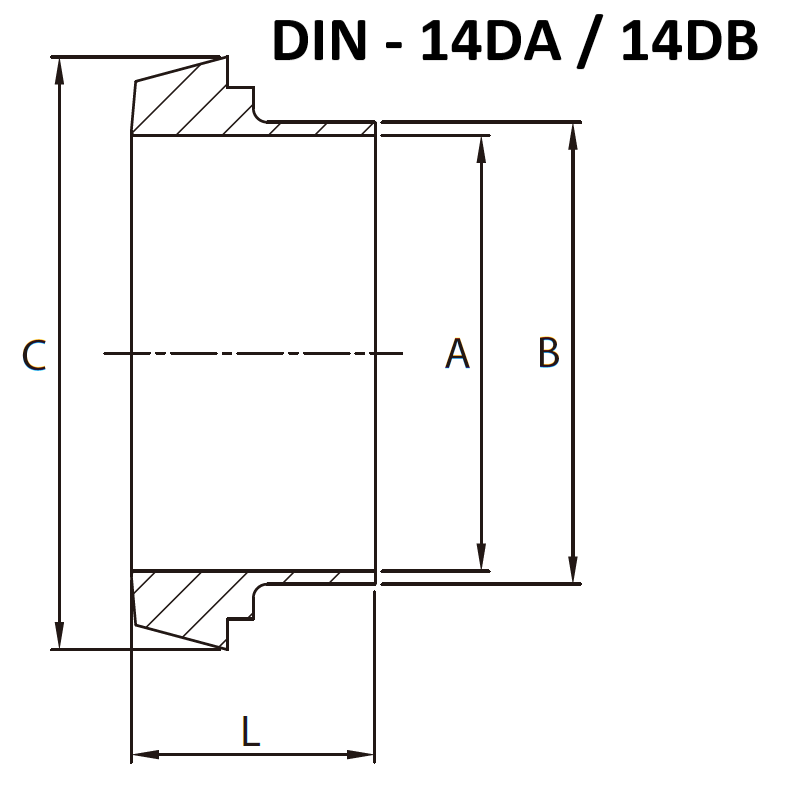

14DA / 14DB DN	DA ØA	DA ØB	DB ØA	DB ØB	ØC	L
10	10	13	9	12	22.5	17
15	16	19	15	18	28.5	17
20	20	23	19	22	36.5	18
25	26	29	25	28	44	22
32	32	35	31	34	50	25
40	38	41	37	40	56	26
50	50	53	49	52	68.5	28
60	57	61	57	61	76	30
65	66	70	66	70	86	32
80	81	85	81	85	100	37
100	100	104	100	104	121	44
125	125	129	125	129	150	34
150	150	154	150	154	176	37
200	200	204	200	204	226	39

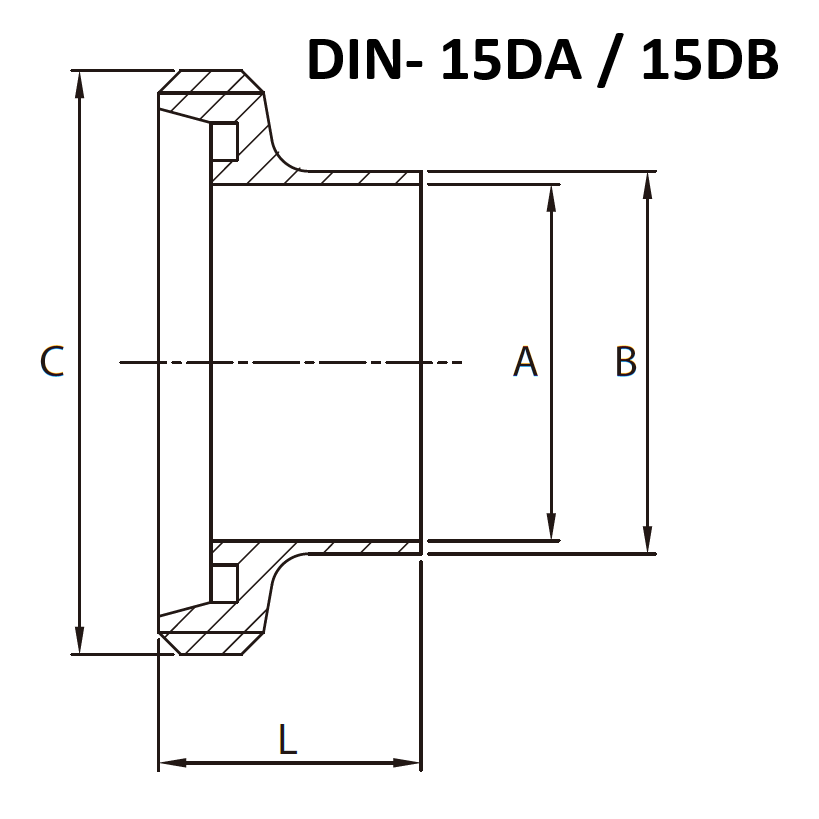

15DA / 15DB DN	DA ØA	DA ØB	DB ØA	DB ØB	C	L
10	10	13	9	12	RD 28×1/8	21
15	16	19	15	18	RD 34×1/8	21
20	20	23	19	22	RD 44×1/6	24
25	26	29	25	28	RD 52×1/6	29
32	32	35	31	34	RD 58×1/6	32
40	38	41	37	40	RD 65×1/6	33
50	50	53	49	52	RD 78×1/6	35
60	57	61	57	61	RD 85×1/6	36
65	66	70	66	70	RD 95×1/6	40
80	81	85	81	85	RD 110×1/4	45
90	89	93	89	93	RD 120×1/4	54
100	100	104	100	104	RD 130×1/4	54
125	125	129	125	129	RD 160×1/4	46
150	150	154	150	154	RD 190×1/4	50
200	200	204	200	204	RD 240×1/4	50
